01- 技术内容：

1.2 该设备&静电接地系统，符合《ANSI ESD S6.1-2005》以及《GB 50169-2006》标准要求：

接地电极采用 50mm 长 50mm 镀锌槽钢，接地电极数量大于 11 根（根据土壤电阻率情况增加接地电极），各接地电极用截面积大于 16 平方毫米的多股铜绞线连接，连接处采用热熔焊接，牢靠，防止松动。接地电极需垂直埋入地下，接地电极顶端与土壤平面距离大于 0.5 米。支干线横截面积大于 16 平方毫米，接地电极与钢结构主体相距 30米以上，在车间内安装等电位盒，用于连接线体设备&静电系统，此设备&静电接地系统需满足接地电阻小于 1 欧姆，满足 ESD S20.20 认证要求。

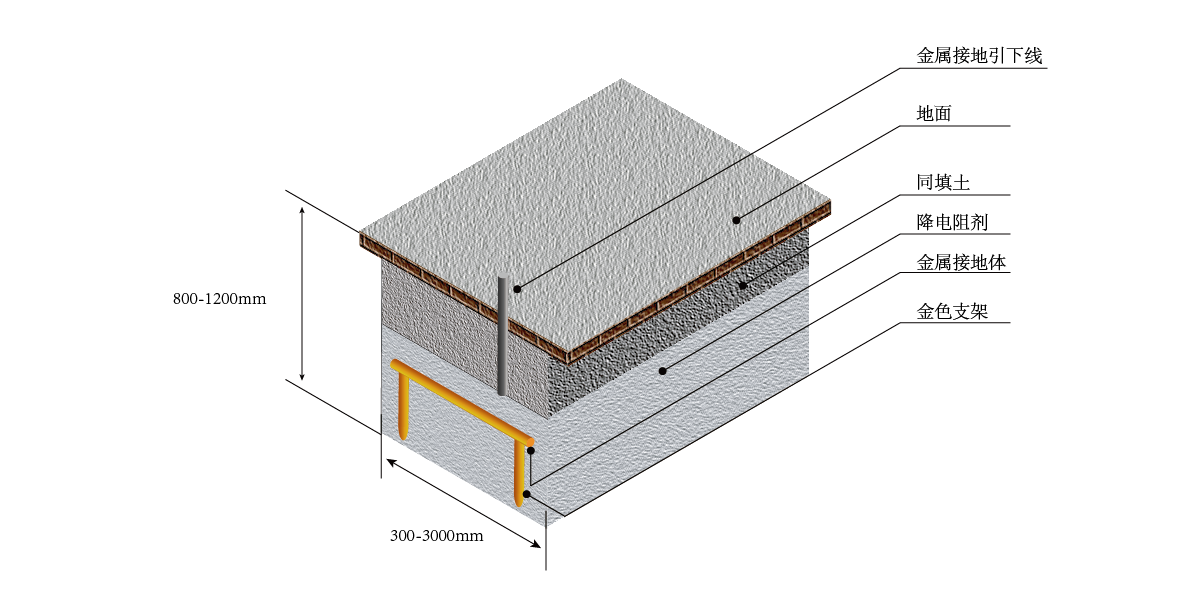

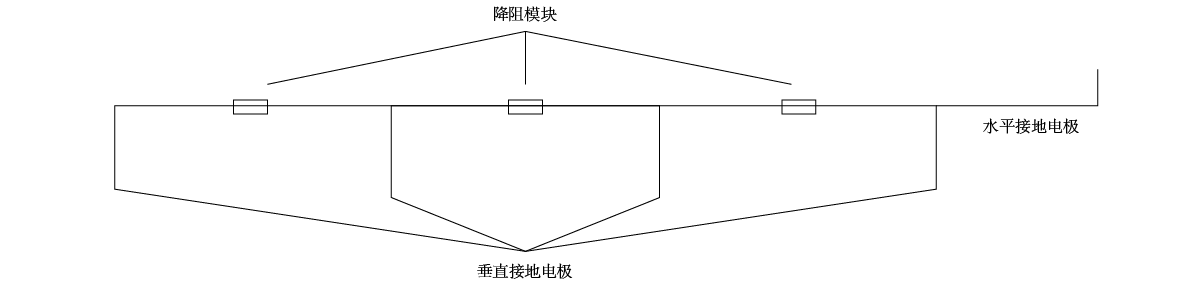

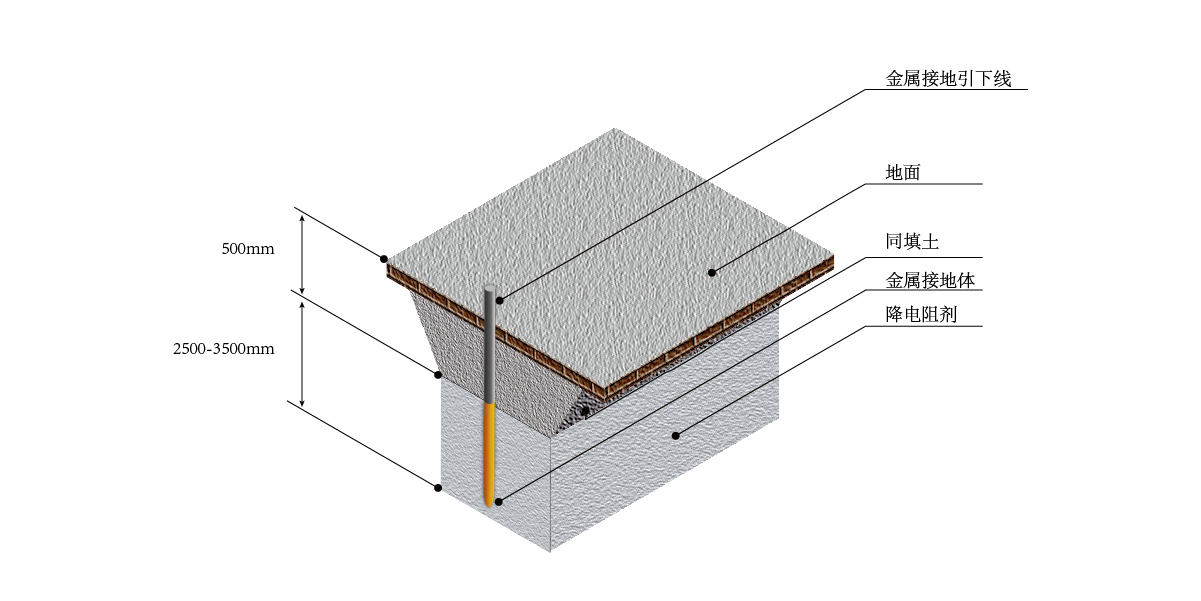

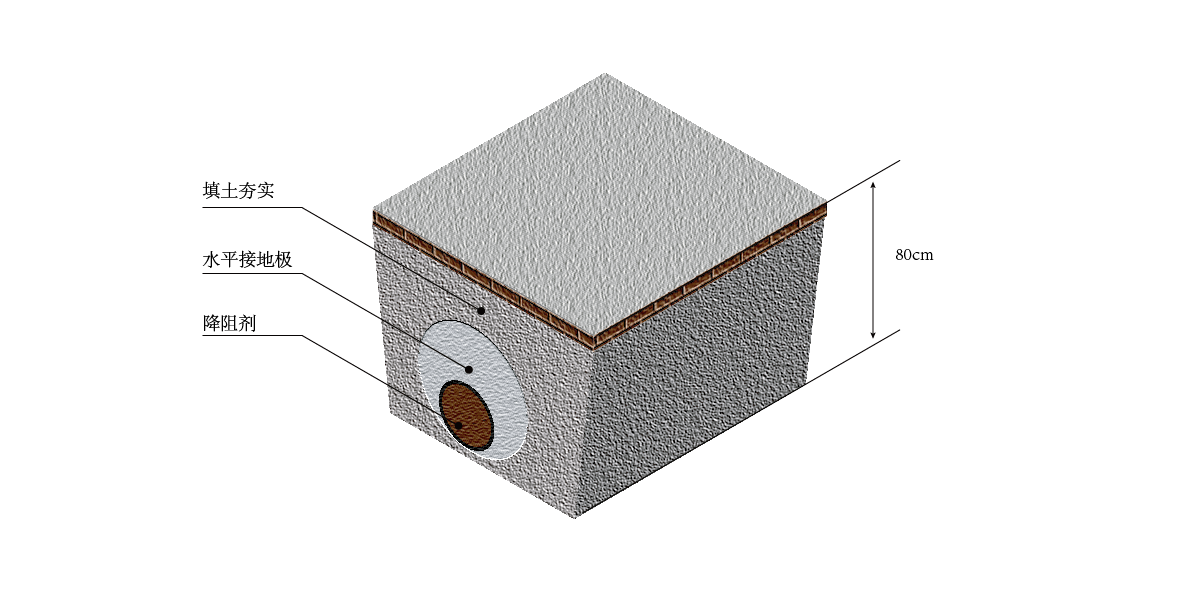

1.3 系统原理图说明（图形为参考，以实际施工为准）：

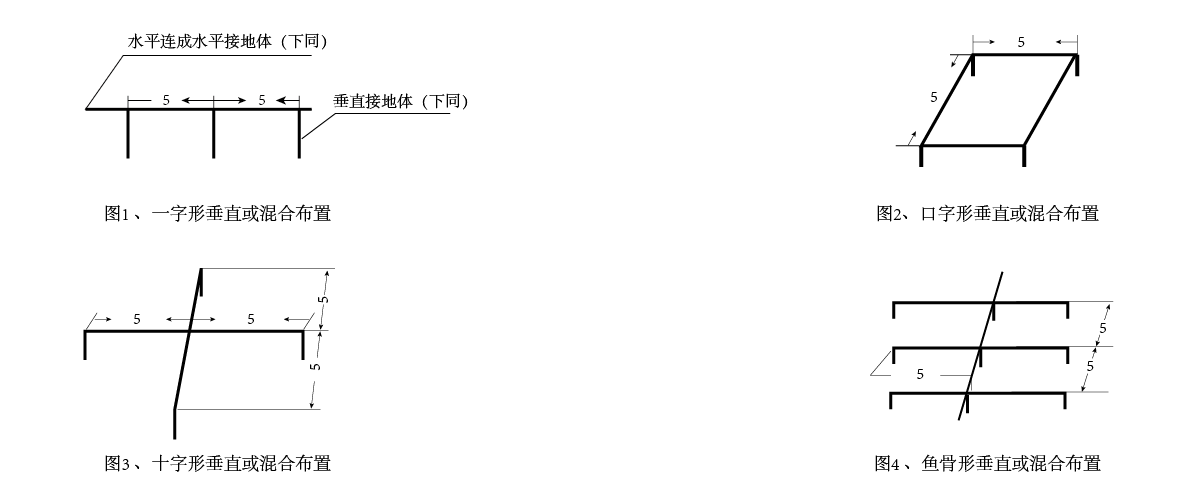

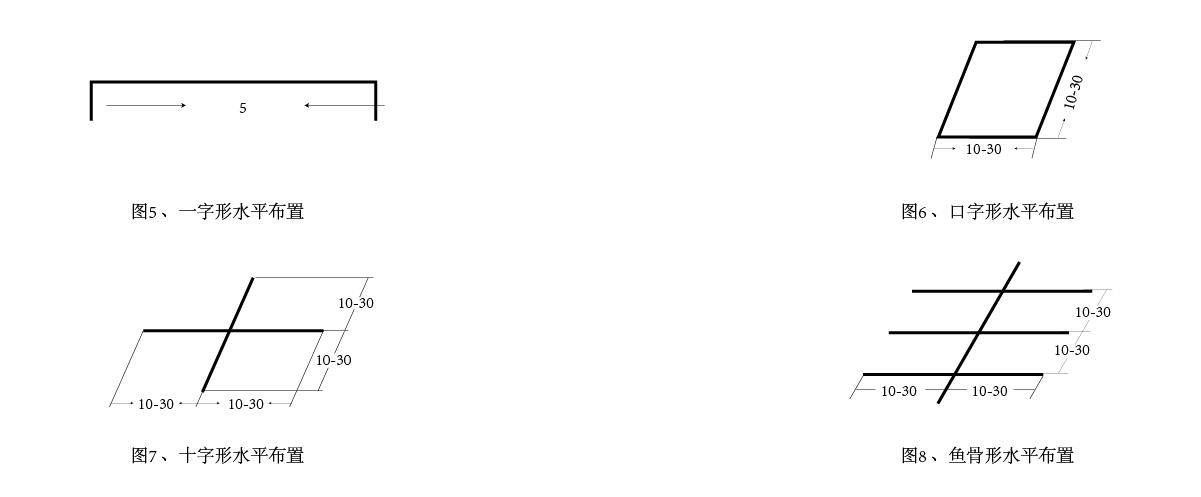

消除设备漏电的方法最简单的和最有效的办法就是采取接地措施，而可靠的接地地桩，至少应该有三点以上接地，目前比较通用的是垂直接地跟水平接地以及混合型接地方式，接地地桩对地阻值跟电极的深度以及广度有关，所以在施工的时候需要参考实际施工环境，设计接地方案，配合使用降阻剂，使得地桩的对地阻值达到标准要求。

关键部位要求：

镀锌槽钢：按照标准要求电极截面不得小于 100平方毫米，镀锌槽钢属于新型复合材料，其材料内部为钢芯，外部是镀锌材质，兼有纯铜接地材料良好的导电性、耐腐蚀性和钢材料的硬度，在各类工程施工中广泛使用。

接地导线：按照标准要求接线截面积不小于 16 平方毫米，此材料为铜材质，导电性能优秀，耐腐蚀好。

热熔焊接：能有效的包容焊接，更可靠、并且导电性以及耐腐性不低于导体本身。

降阻模块：非金属材料，主要有导电性、稳定性较好的非金属矿物质和电解质组成，有接地电阻稳定、耐腐蚀性好、能持续负载大电流、无毒无污染等有特点.

02- 主要技术性能参数：

03- 地桩验收标准：

1. 各项功能及技术性能参数应满足：

1.1 按照标准测试方法，接地电阻小于等于 0.5 欧姆；

1.2 施工要求按照以上协议 1.2 要求完成；

1.3 项目施工完成，乙方现场提供施工测试结果；

1.4 符合 ANSI/ESD S20.20 标准，能通过 ANSI/ESD S20.20 认证；

1.5 施工时尽量减少环境破坏；
